產品摘要:
國標版，通過交通運輸部交通運輸行業標準JT/T 794-2011《道路運輸車輛衛星定位系統車載終端技術要求》標準認證，嚴格按照J(rèn)T/T 808-2011道路運輸車輛衛星定位系統車載終端通訊協議和數據格式生產，支持GSM/GPRS或CDMA網絡，帶行駛記錄儀功能，適用于兩客一危行業/城市公交行業/物流行業/出租車行業/混凝土行業/中長途客運行業/工程機械行業/特種行業等。
詳細說明:

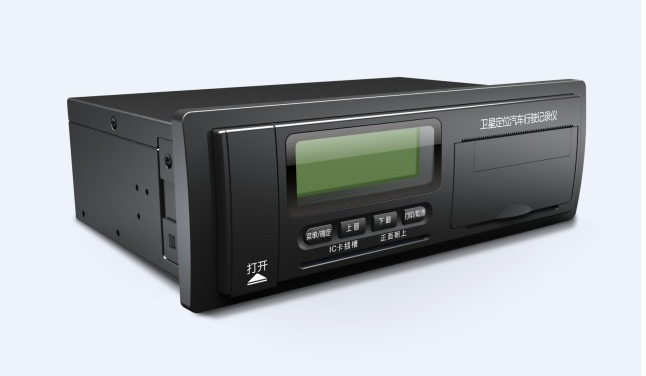

A012K終端俗稱gps北斗汽車行駛記錄儀雙模終端機
一、功能概述：
依據交通部制定的《JTT 794-2011 道路運輸車輛衛星定位系統車載終端技術要求》，《道路運輸車輛衛星定位系統終端通訊協議及數據格式JT/T 808-2011》，以及《汽車行駛記錄儀》開發，采用GPRS/CDMA和SMS雙模式通信方式,采用高精度定位模塊,工業級通信模塊.設備運行穩定可靠,功能全,接口多,可根據不同的行業,不同的用戶量身定做擴展功能. A012K集成了衛星定位功能的汽車行駛狀態數據記錄設備和液晶顯示于一體，它可對車輛運行參數進行實時記錄、顯示和查詢；可為車輛和交通管理提供真實的原始數據，為安全提供進一步的保障。通過無線數據通訊接口（GSM/GPRS/CDMA）和定位模塊接口，能與監控中心系統進行數據通信和移動位置的定位，能夠滿足用戶的多種需求。
二、標準功能：
1、自檢功能
A012K通電后會對系統各部件及接口進行檢測，通過LCD顯示屏顯示出當前終端的狀態信息。
2、遠程監控功能

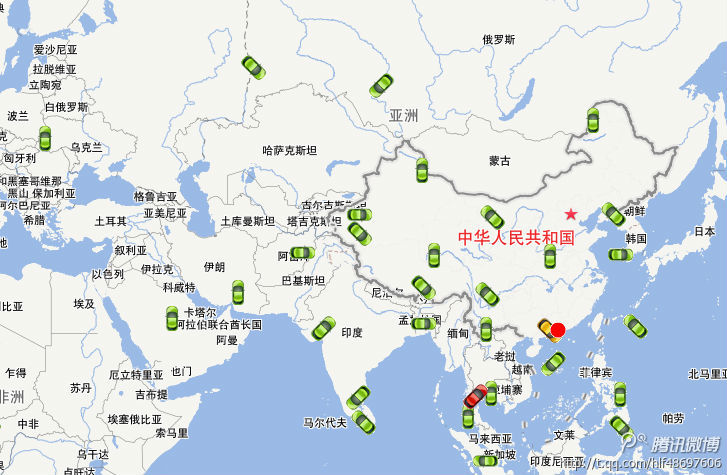

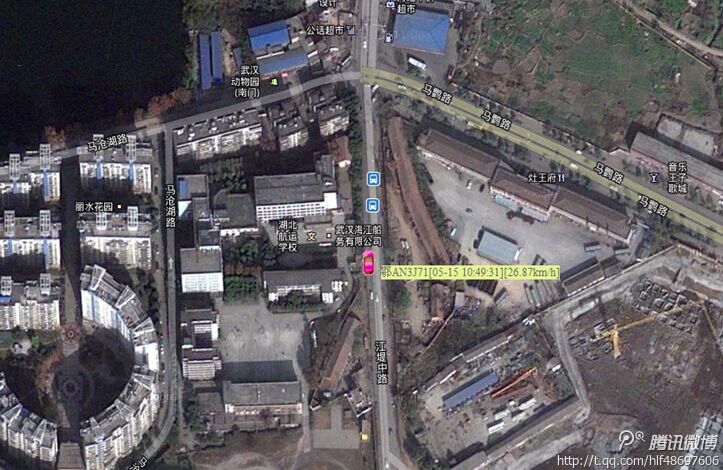

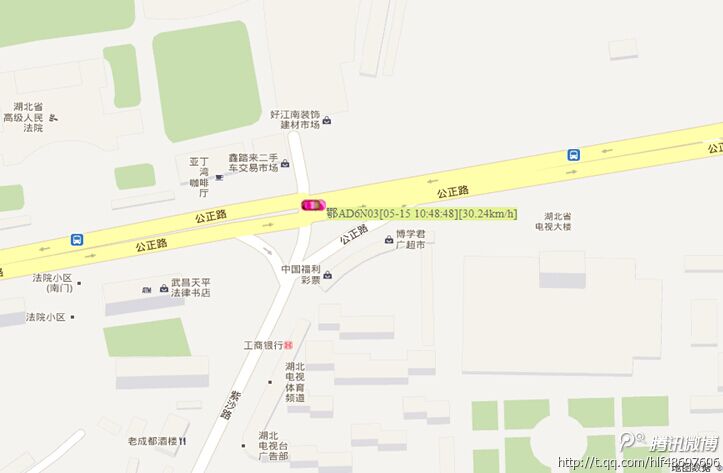

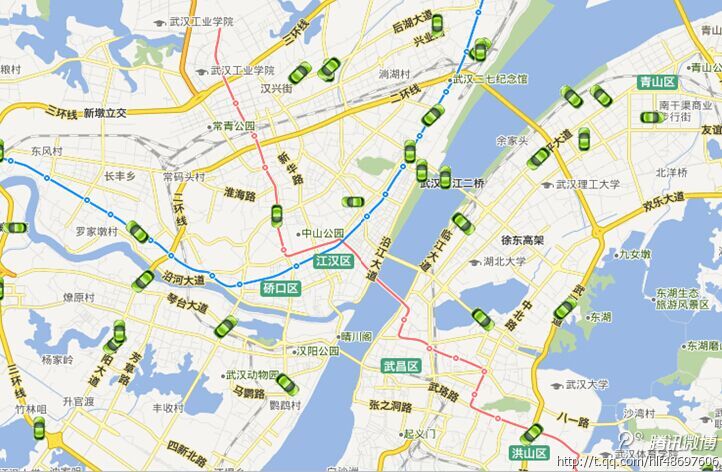

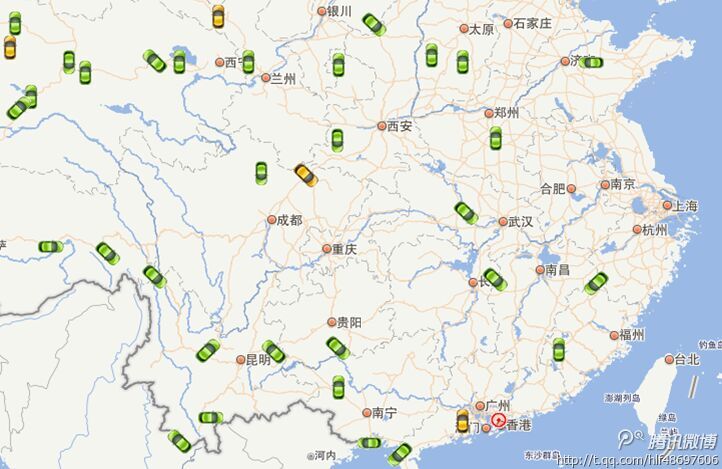

（1）實時定位監控
（2）定時監控，按照用戶設定的時間間隔上傳數據，范圍為2-65535秒
（3）定距監控，按照用戶設定的里程間隔上傳數據，范圍為2-65535米
（4）遠程控制通/斷油、電，包含智能控制通/斷油、電和強制控制通/斷油、電。
（5）遠程提取事故疑點數據
（6）遠程提取車輛軌跡數據
（7）遠程參數設置及查看
（8）遠程無線軟件更新，支持?jǐn)帱c續傳遠程無線更新功能。
（9）支持遠程設置主機網絡配置參數功能，設置模式可以通過GPRS/CDM在平臺下發指令，還可通過手機SMS短信下發設置。
（10）遠程獲取車輛實時具體中文位置信息，實現短信查車功能。
3、數據設置及采集功能
支持使用RS232串行通訊接口，能通過串口獲取車輛最近360小時或者最近2天內車輛歷史軌跡數據、行駛速度數據、行駛里程數據，能設置和采集駕駛員代碼、機動車駕駛證號碼數據，能設置主機采集的時間間隔和里程間隔，能設置和采集車輛VIN號、車牌號碼、車牌分類，能采集最后15次每一次的停車前20秒內與實時時間對應的車輛行駛狀態值，包含ACC 、左轉向燈、右轉向燈、振動、腳剎、手剎、前門、后門、喇叭信號量以及速度傳感器信號量檢測，能設置速度傳感器校正系數。
4、記錄儀功能
（1）能記錄最近360小時內與實時時間對應的每分鐘車輛位置及狀態數據，數據包含車輛行駛的數據時間、經度、緯度、速度、方向、定位狀態、累計行駛里程、實時油量值、電瓶電壓以及記錄儀信號量。
（2）能記錄最后15次每一次的停車前20秒內與實時時間對應的車輛行駛速度值及剎車狀態。
2、遠程監控功能
（1）實時定位監控
（2）定時監控，按照用戶設定的時間間隔上傳數據，范圍為2-65535秒
（3）定距監控，按照用戶設定的里程間隔上傳數據，范圍為2-65535米
（4）遠程控制通/斷油、電，包含智能控制通/斷油、電和強制控制通/斷油、電。
（5）遠程提取事故疑點數據
（6）遠程提取車輛軌跡數據
（7）遠程參數設置及查看
（8）遠程無線軟件更新，支持?jǐn)帱c續傳遠程無線更新功能。
（9）支持遠程設置主機網絡配置參數功能，設置模式可以通過GPRS/CDM在平臺下發指令，還可通過手機SMS短信下發設置。
（10）遠程獲取車輛實時具體中文位置信息，實現短信查車功能。
3、數據設置及采集功能
支持使用RS232串行通訊接口，能通過串口獲取車輛最近360小時或者最近2天內車輛歷史軌跡數據、行駛速度數據、行駛里程數據，能設置和采集駕駛員代碼、機動車駕駛證號碼數據，能設置主機采集的時間間隔和里程間隔，能設置和采集車輛VIN號、車牌號碼、車牌分類，能采集最后15次每一次的停車前20秒內與實時時間對應的車輛行駛狀態值，包含ACC 、左轉向燈、右轉向燈、振動、腳剎、手剎、前門、后門、喇叭信號量以及速度傳感器信號量檢測，能設置速度傳感器校正系數。
4、記錄儀功能
（1）能記錄最近360小時內與實時時間對應的每分鐘車輛位置及狀態數據，數據包含車輛行駛的數據時間、經度、緯度、速度、方向、定位狀態、累計行駛里程、實時油量值、電瓶電壓以及記錄儀信號量。
（2）能記錄最后15次每一次的停車前20秒內與實時時間對應的車輛行駛速度值及剎車狀態。
（3）能記錄駕駛員疲勞駕駛數據，可以記錄疲勞駕駛開始時間、結束時間以及持續時間。能記錄司機駕駛證號。
5、打印功能
顯示屏內置打印機，只需利用顯示屏操作即可完成數據打印，打印內容包括車牌號碼、車牌分類、駕駛員代碼、駕駛證號碼、打印實時時間、停車時刻前15分鐘內每分鐘的平均車速、疲勞駕駛記錄。
6、里程統計功能
可以實時統計車輛行駛里程，對車輛通過隧道等非正常狀態下進行數學模型式里程補償，減少里程誤差，有效將里程統計平均誤差控制在3%左右。
7、區域功能
用戶可以根據自己需要在平臺劃定相關區域，并且設置好區域?qū)傩裕螺d到終端，當終端進入或離開這些區域時，會自動進行語音提示或報警。
8、報警功能
5、打印功能
顯示屏內置打印機，只需利用顯示屏操作即可完成數據打印，打印內容包括車牌號碼、車牌分類、駕駛員代碼、駕駛證號碼、打印實時時間、停車時刻前15分鐘內每分鐘的平均車速、疲勞駕駛記錄。
6、里程統計功能
可以實時統計車輛行駛里程，對車輛通過隧道等非正常狀態下進行數學模型式里程補償，減少里程誤差，有效將里程統計平均誤差控制在3%左右。
7、區域功能
用戶可以根據自己需要在平臺劃定相關區域，并且設置好區域?qū)傩裕螺d到終端，當終端進入或離開這些區域時，會自動進行語音提示或報警。
8、報警功能
報警類型：
應急報警（當用戶遇到緊急情況[如：遇劫或需要救助時）按動報警按鈕,應急報警信息立即上報中心）;
停車時間超長報警(用戶可以設定最長停車時間，當終端超過設定時間停車時,立即上報中心)
超速報警（用戶可以設定最大車速，當終端超過預定速度并且持續10秒鐘以上行使。終端立即上報中心）
疲勞駕駛報警（當同一駕駛員連續駕駛超過3小時【可自行設置】，將記錄疲勞次數、疲勞開始時間時刻、疲勞結束時間時刻、持續時間、駕駛證號）
斷電報警（用戶可以設定斷電報警有效后，當終端連接的電源線一旦沒電，終端內置電池自動供電‘內置鋰電池，可以提供2小時終端供電，自動充電‘終端立即上報中心）
區域報警（用戶可自行在監控平臺定義矩形區域，并設置檢測項目，如檢測區域限速、入界、越界。用戶設置區域檢測項目后將數據通過監控平臺指令無線下載到主機，主機接收到數據后自動開啟區域檢測功能，當滿足條件時，主機自動觸發對應的報警，即時上報監控平臺，便于控制中心實時監控，同時語音提示駕駛員）
其他報警（定位天線開路及短路等報警功能，同時還可根據用戶個性需求設置對應的報警提示功能）
報警屏蔽：
通過平臺的設置，可以屏蔽所有報警中的任何一個（可自行設置，一個、部分或是全部）。
報警短信：
通過平臺的設置，可以讓其中的一個報警（可自行設置，一個、部分或是全部）在警情發生時發送一條手機短信到設定的手機號碼。
報警拍照：
過平臺的設置，可以讓其中的一個報警（可自行設置，一個、部分或是全部）在警情發生時觸發拍照，且拍照的圖片可以選擇上傳或是存儲在SD卡。
應急報警（當用戶遇到緊急情況[如：遇劫或需要救助時）按動報警按鈕,應急報警信息立即上報中心）;
停車時間超長報警(用戶可以設定最長停車時間，當終端超過設定時間停車時,立即上報中心)
超速報警（用戶可以設定最大車速，當終端超過預定速度并且持續10秒鐘以上行使。終端立即上報中心）
疲勞駕駛報警（當同一駕駛員連續駕駛超過3小時【可自行設置】，將記錄疲勞次數、疲勞開始時間時刻、疲勞結束時間時刻、持續時間、駕駛證號）
斷電報警（用戶可以設定斷電報警有效后，當終端連接的電源線一旦沒電，終端內置電池自動供電‘內置鋰電池，可以提供2小時終端供電，自動充電‘終端立即上報中心）
區域報警（用戶可自行在監控平臺定義矩形區域，并設置檢測項目，如檢測區域限速、入界、越界。用戶設置區域檢測項目后將數據通過監控平臺指令無線下載到主機，主機接收到數據后自動開啟區域檢測功能，當滿足條件時，主機自動觸發對應的報警，即時上報監控平臺，便于控制中心實時監控，同時語音提示駕駛員）
其他報警（定位天線開路及短路等報警功能，同時還可根據用戶個性需求設置對應的報警提示功能）
報警屏蔽：
通過平臺的設置，可以屏蔽所有報警中的任何一個（可自行設置，一個、部分或是全部）。
報警短信：
通過平臺的設置，可以讓其中的一個報警（可自行設置，一個、部分或是全部）在警情發生時發送一條手機短信到設定的手機號碼。
報警拍照：
過平臺的設置，可以讓其中的一個報警（可自行設置，一個、部分或是全部）在警情發生時觸發拍照，且拍照的圖片可以選擇上傳或是存儲在SD卡。
9、短信查詢及短信維護功能
短信查詢：
任何手機號碼可以通過發送指令到終端SIM卡號查詢相對應的終端運行情況，具體的查詢短信格式見（附錄A）。
短信設置
具有特權的手機號碼可以發送相關的指令對終端進行設置和維護，具體的設置短信格式見（附錄A）。
10、短信功能
終端可以與手機或其他終端之間互發短信。
11、報警短信功能
通過平臺的設定，當車輛產生某種報警時，可以以短信的格式發送到設置好的手機號碼。
12、斷油功能
當車輛發生異常警情時，可以依實際情況通過監控平臺下發斷油斷電指令，強制把車輛停下，實現防劫汽車等功能。
13、拍照功能
抓拍：
平臺下發的實時拍照命令，可以連續拍照。
自動拍照：
平臺設置好拍照的時間段及拍照間隔，發送到主機，主機根據拍照間隔及時間段進行拍照。
拍照存儲：
拍照的圖片可以通過平臺的設置，選擇上傳或是存儲在TF卡中。
14、監聽功能
當車輛發生異常情況時，監控中心可以設定監聽服務號碼，下發遠程監聽指令，實現遠程監聽功能（默認為咪頭）。
主動監聽：
通過平臺設置手機號碼，設置好后，這個手機號碼可以隨時撥打終端進行監聽。
被動監聽：
通過平臺設置手機號碼，設置好后，終端立即給設置的手機號碼回?fù)鼙O(jiān)聽電話。
15、省電功能
根據設置，當ACC關時，終端自動關閉定位、GPRS模塊進入低功耗省電模式。
16、語音通話功能
產品具有高清語音通話功能，具備集團電話功能，以及電話限撥功能（默認為免提，可以用調度屏設置）。
18、司機考勤功能
支持司機IC刷卡考勤功能，及刷卡。
19、高低電平狀態檢測功能
設備具有3組高電平檢測和2組低電平檢測，可以通過平臺設置其觸發拍照屬性。
20、擴展串口功能
三. 擴展接口
1、帶麥克風接口一個，可以聽到車內聲音。
3、帶攝像頭接口一個，可以接一個攝像頭。
4、帶CAN接口一個，可以接CAN通信設備。
5、帶RS485接口一個，可以接RS485通信設備。
6、帶透傳接口一個，可以接LED車載廣告屏\油量傳感器\圖像采集器\短信朗讀器等外設。
7、帶行駛記錄儀接口一個，可實現行駛記錄儀的所有功能。
8、帶電平接口一個，可以實現3路自定義高電平輸入檢測，2路自定義低電平輸入檢測，2路高電平輸出控制，2路低電平輸出控制；兩路AD電壓檢測接口，可以檢測電壓；一路油路控制接口，可以實現油路的切斷和恢復功能；一路緊急報警接口，可以實現緊急報警功能。用戶可以根據自己的需求，自定義信號檢測功能。
9、一路擴展通信串行接口。
四、詳細參數
主機尺寸: 190mm ×150mm ×58mm;
主機重量:940g;
定位精度:5m～10m;
通信方式：GSM、GPRS/CDMA;
數據傳輸速度：115200bit/s;
支持所有的短消息協議，如SMPP、CMPP等;
抗干擾度：符合GB17626?、艏?
工作電源：12V/24VDC;
工作電流：60mA～200mA;
工作溫度：-20～+75℃;
存儲溫度：-40～+85℃;
工作濕度：5%～95%;
后備電池使用時間：2~3小時
短信查詢：
任何手機號碼可以通過發送指令到終端SIM卡號查詢相對應的終端運行情況，具體的查詢短信格式見（附錄A）。
短信設置
具有特權的手機號碼可以發送相關的指令對終端進行設置和維護，具體的設置短信格式見（附錄A）。
10、短信功能
終端可以與手機或其他終端之間互發短信。
11、報警短信功能
通過平臺的設定，當車輛產生某種報警時，可以以短信的格式發送到設置好的手機號碼。
12、斷油功能
當車輛發生異常警情時，可以依實際情況通過監控平臺下發斷油斷電指令，強制把車輛停下，實現防劫汽車等功能。
13、拍照功能
抓拍：
平臺下發的實時拍照命令，可以連續拍照。
自動拍照：
平臺設置好拍照的時間段及拍照間隔，發送到主機，主機根據拍照間隔及時間段進行拍照。
拍照存儲：
拍照的圖片可以通過平臺的設置，選擇上傳或是存儲在TF卡中。
14、監聽功能
當車輛發生異常情況時，監控中心可以設定監聽服務號碼，下發遠程監聽指令，實現遠程監聽功能（默認為咪頭）。
主動監聽：
通過平臺設置手機號碼，設置好后，這個手機號碼可以隨時撥打終端進行監聽。
被動監聽：
通過平臺設置手機號碼，設置好后，終端立即給設置的手機號碼回?fù)鼙O(jiān)聽電話。
15、省電功能
根據設置，當ACC關時，終端自動關閉定位、GPRS模塊進入低功耗省電模式。
16、語音通話功能
產品具有高清語音通話功能，具備集團電話功能，以及電話限撥功能（默認為免提，可以用調度屏設置）。
18、司機考勤功能
支持司機IC刷卡考勤功能，及刷卡。
19、高低電平狀態檢測功能
設備具有3組高電平檢測和2組低電平檢測，可以通過平臺設置其觸發拍照屬性。
20、擴展串口功能
三. 擴展接口
1、帶麥克風接口一個，可以聽到車內聲音。
3、帶攝像頭接口一個，可以接一個攝像頭。
4、帶CAN接口一個，可以接CAN通信設備。
5、帶RS485接口一個，可以接RS485通信設備。
6、帶透傳接口一個，可以接LED車載廣告屏\油量傳感器\圖像采集器\短信朗讀器等外設。
7、帶行駛記錄儀接口一個，可實現行駛記錄儀的所有功能。
8、帶電平接口一個，可以實現3路自定義高電平輸入檢測，2路自定義低電平輸入檢測，2路高電平輸出控制，2路低電平輸出控制；兩路AD電壓檢測接口，可以檢測電壓；一路油路控制接口，可以實現油路的切斷和恢復功能；一路緊急報警接口，可以實現緊急報警功能。用戶可以根據自己的需求，自定義信號檢測功能。
9、一路擴展通信串行接口。
四、詳細參數
主機尺寸: 190mm ×150mm ×58mm;
主機重量:940g;
定位精度:5m～10m;
通信方式：GSM、GPRS/CDMA;
數據傳輸速度：115200bit/s;
支持所有的短消息協議，如SMPP、CMPP等;
抗干擾度：符合GB17626?、艏?
工作電源：12V/24VDC;
工作電流：60mA～200mA;
工作溫度：-20～+75℃;
存儲溫度：-40～+85℃;
工作濕度：5%～95%;
后備電池使用時間：2~3小時
